ماشین آلات سنگ | برش سنگ | cnc  سنگ

سنگ یکی از قدیمی ترین و پرطرفدارترین مواد ساختمانی است در ساختمان ها مورد استفاده قرار می گیرد و برای استخراج و نهایتا استفاده نهایی از سنگ به ماشین آلات استخراج و برش سنگ نیاز داریم.



ماشین آلات سنگ

ماشین آلات مربوط به سنگ شامل در 4 حوزه فعالیت می کنند:

• ماشین آلات استخراج سنگ
• ماشین آلات برش سنگ
• ماشین آلات حکاکی سنگ
•  ماشین آلات پروفیل زن سنگ یا ابزار زن

این دسته بندی کاملا دقیق نیست و دستگاههای سنگ را بصورت های مختلف دیگر هم می توان توضیح داد و برای سادگی بیشتر ما به همین توضیح بسنده می کنیم.



استخراج سنگ و ماشین آلات مربوط به آن | دستگاه کوه بر

ایران یکی از کشورهای غنی در زمینه منابع سنگی است و متاسفانه بدلیل نداشتن ماشین آلات بروز در زمینه استخراج سهم بسیار کمی از بازار جهانی دارد.

ماشین آلات استخراج تاثیر تعیین کننده ای در بهره وری اقتصادی دارند و هنگام انتخاب ماشین آلات باید خصوصیات فیزیکی و مکانیکی سنگ در نظر گرفته شود.

سنگ هایی با مشخصات زیر می توانند استخراج شوند:

• بدون تغییر
• بدون ترک و درز
• بدون لایه بندی
• سختی قابل قبول
• صیقلی باشند
• شرایط استخراج مناسب باشد
• معدن به اندازه کافی غنی باشد و صرفه اقتصادی داشته باشد

معیارهای اصلی برای انتخاب نحوه استخراج سنگ

• ویژگی های زمین شناختی
• زیرساخت های اقتصادی
• مقدار منابع معدن
• قوانین کشور
• کمیابی و کیفیت سنگ
• نحوه استفاده

روش های استخراج سنگ شامل موارد زیر می شوند:

1. استفاده از سوراخ های موازی که خود دو نوع دارد

• استفاده از مواد منفجره
• استفاده از مواد شیمیایی
• مکانیکی

2. دستگاه برش با اره زنجیری
3. دستگاه برش سنگ با سیم که دو نوع مختل دارد

• برش سنگ با سیم الماسی
• برش سنگ با سیم استیل

4. برش به روش هیدرومکانیکی واترجت
5. جت برش با سوزاندن



استخراج سنگ با استفاده از سوراخ های موازی

قدیمی ترین روش استخراج سنگ با اسفاده از سوراخ های موازی است که با فاصله در کنار هم کنده می شوند.

فاصله سوراخ ها از همدیگر بسته به سختی سنگ دارد ، عمق سوراخ ها نیز با توجه به سختی و تراکم سنگ و ارتفاء بلوک دارد.

سوراخ بیشتر به معنای وقت و هزینه بیشتر است و محاسبه دقیق تعداد سوراخ ها در هر سنگ متفاوت است.

بعد از انجام سوراخ کاری با استفاده از موارد زیر برای برش استفاده می شود:

• مواد منفجره
• مواد شیمیایی
• چکش مکانیکی



استخراج با دستگاه برش سنگ با تیغه

استخراج سنگ با استفاده از ماشن آلات برش سنگ با تیغه که انواع مختلف نیز دارند بهره و ری خوبی دارند و بگونه ای نصب می شوند که کمترین جابجایی را داشته باشد. این روش برای سنگ های سخت مانند گرانیت سرعت پائینی دارد.

دو نوع تیغه برای برش سنگ مورد استفاده قرار می گیرد:

• دستگاه معدنی برش زنجیری
• دیسک معدنی یا برش سنگ دیسکی



استخراج با دستگاه برش سنگ با سیم الماسه و استیل

از این روش تقریبا از 100 سال گذشته در ایتالیا استفاده می شده است. روش کار به این صورت است که بعد ایجاد سوراخ در سنگ سیم در آن قرار داده می شود و با حرکت سیم به همراه پودر سیلیس و آب عملیات برش انجام می شود. این سیستم از یک موتور ، چند قرقره و سیستم کشش بهره می برد.



برش به روش هیدرومکانیکی واترجت

در این روش برش با استفاده از نیروی فشار آب انجام می گیرد.



جت برش با سوزاندن

در این روش با استفاده از ذوب کردن سنگ با استفاده از جت برشی با سوخت گازوئیل عمل استخراج بلوک های سنگی انجام می شود. از هوا برش نیز برای اینکار انجام می شود اما گرانتر است.



ماشین آلات برش سنگ

ماشین آلات برش سنگ یا دستگاه برش سنگ به دو نوع تقسیم می شوند ، 1-ماشین الات برش بلوک و تبدیل آن به صفحه سنگ و 2-دستگاه برش صفحه سنگ

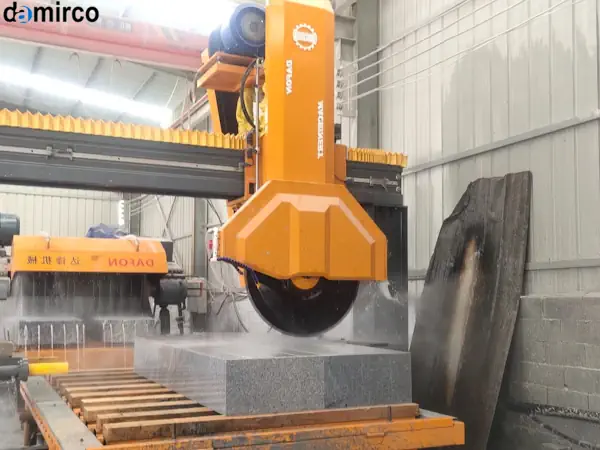

1. ماشین آلات برش بلوک سنگی

بعد از اینکه سنگ از معدن بصورت بلوک های بزرگ استخراج شد به کارخانه سنگ منتقل می شود تا به صفحات سنگی قابل استفاده در ساختمان تبدیل شود.

برای اینکار از دستگاه های برش سنگ استفاده می شود: مرسومترین انواع برش در حال حاضر دو نوع هستند:

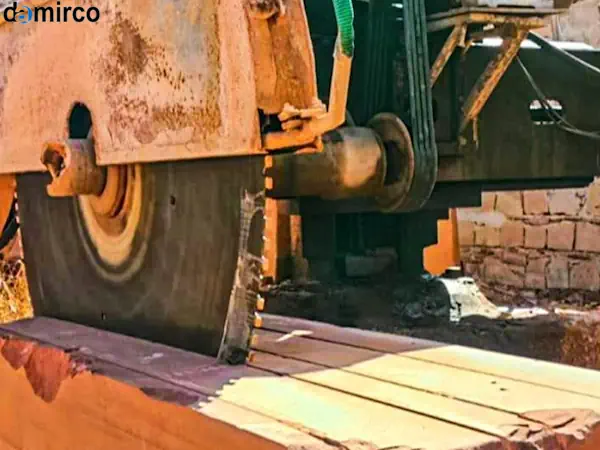

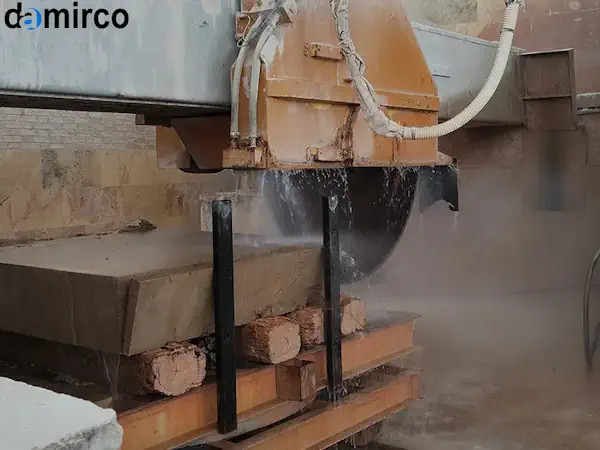

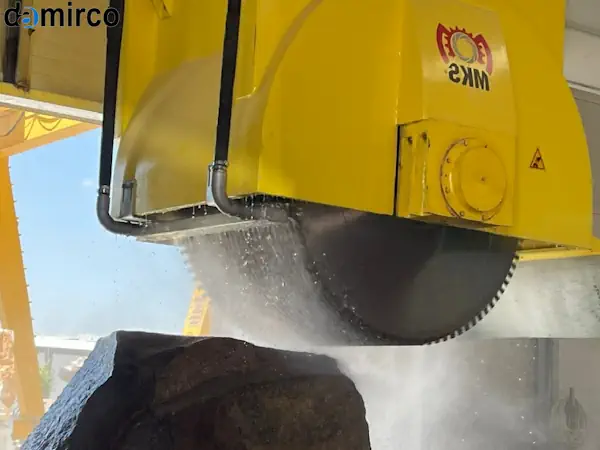

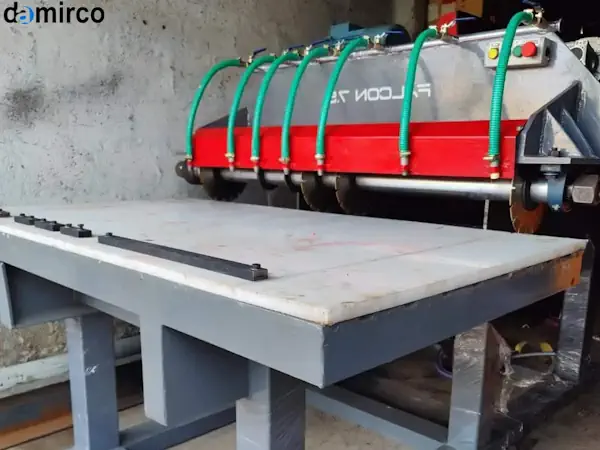

• دستگاه برش با اره دیسکی
• دستگاه برش با سیم برش

2. ماشین آلات برش صفحه سنگ یا سنگبری

   بعد از اینکه بلوک سنگ تبدیل به صفحه شده برای تبدیل به ابعاد دلخواه از دستگاه برش صفحه استفاده می شود که دو نوع دارد:

• دستگاه برش سنگ خطی
• دستگاه برش سنگ CNC
• دستگاه برش واترجت

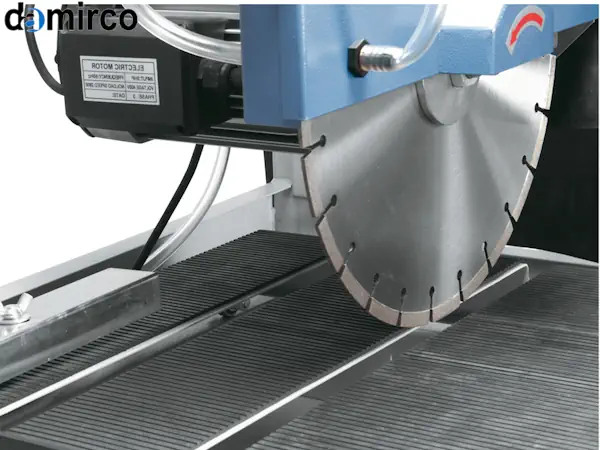

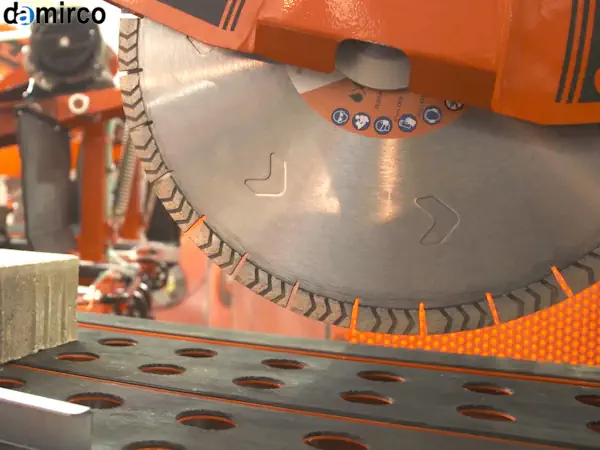

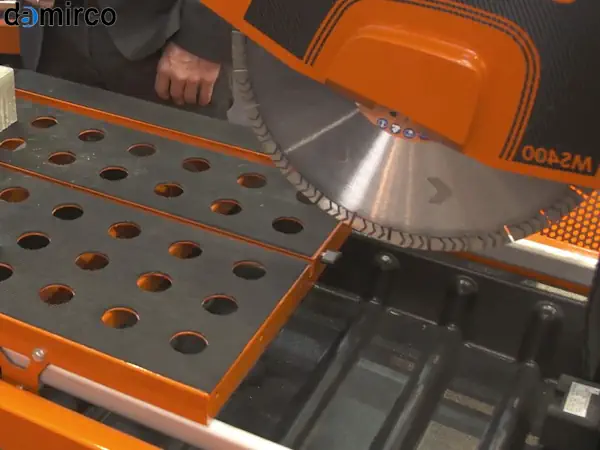

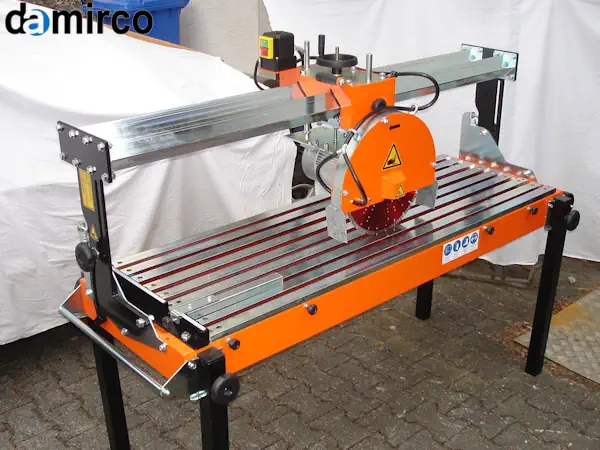

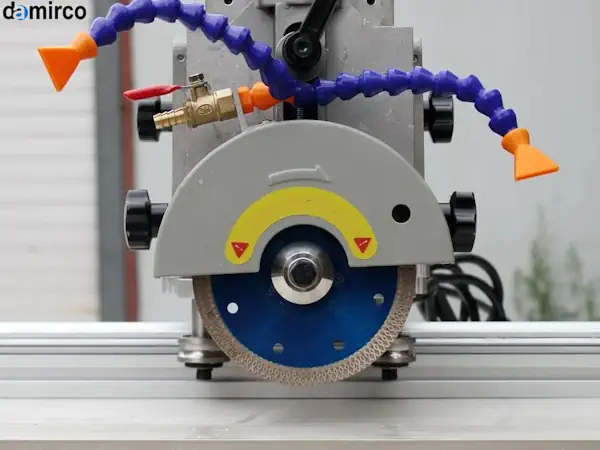

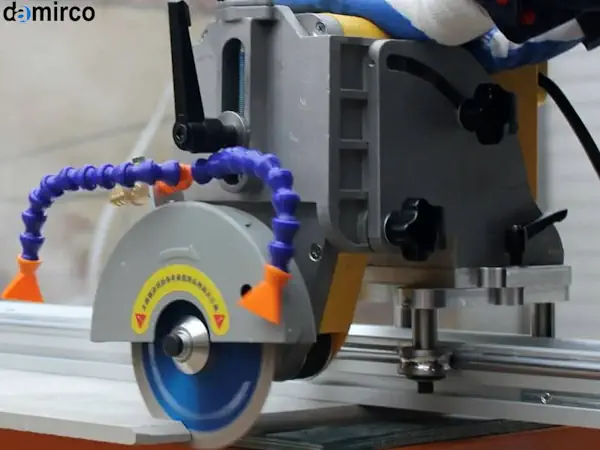

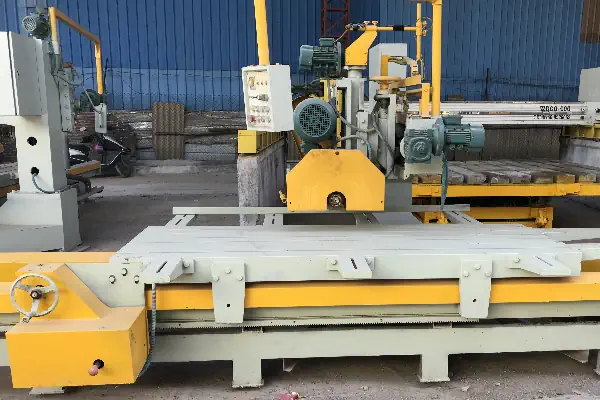

دستگاه برش سنگ خطی | سنگبر

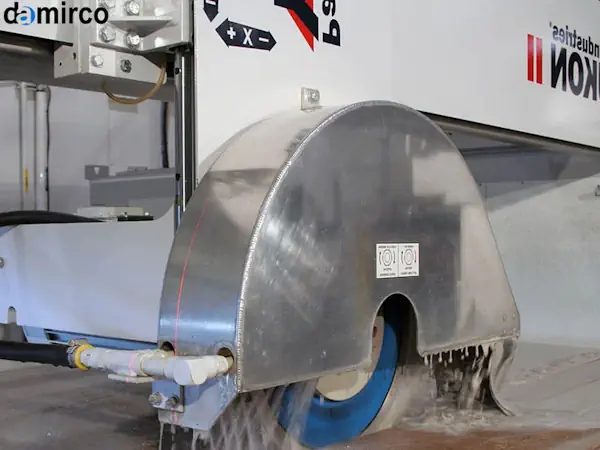

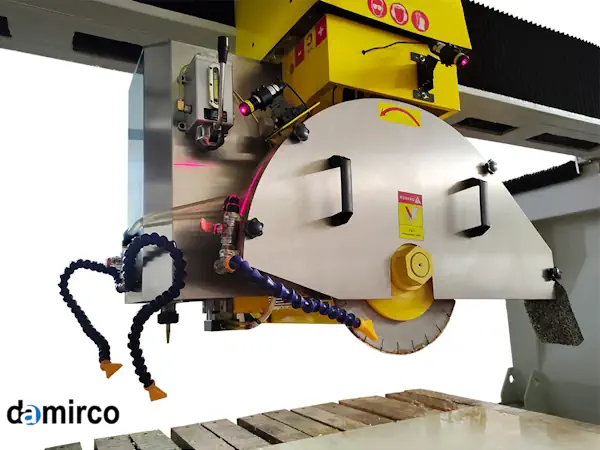

دستگاه برش خطی به اینصورت طراحی شده است که بتواند در یک ریل بصورت خطی حرکت می کند و با یک تیغه دیسکی سنگ های روی میز را برش می دهد.

دستگاه سنگبری شامل یک موتور برای چرخاندن تیغه ، یک پمپ برای پاشش آب به تیغه در حین کار ، ریل برای جابجایی اره دیسکی در حین برش ، و اسکلت فلزی و میز است که می توانید از طریق آن عملیات برش را انجام دهید.

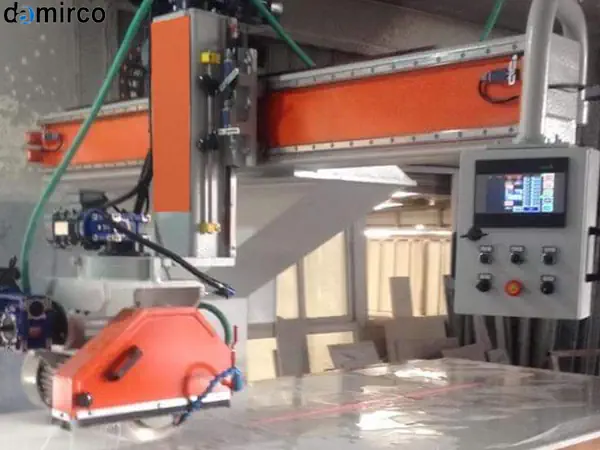

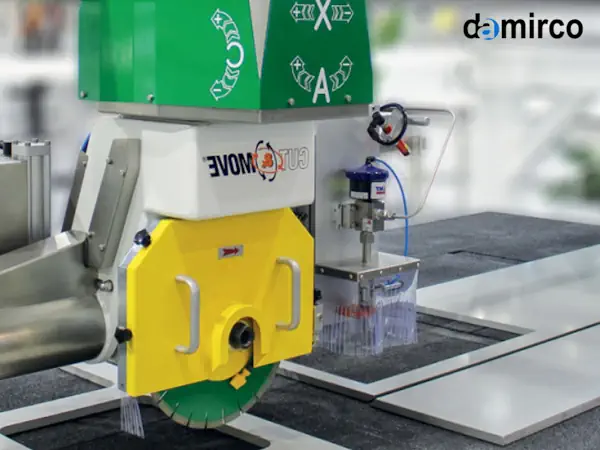

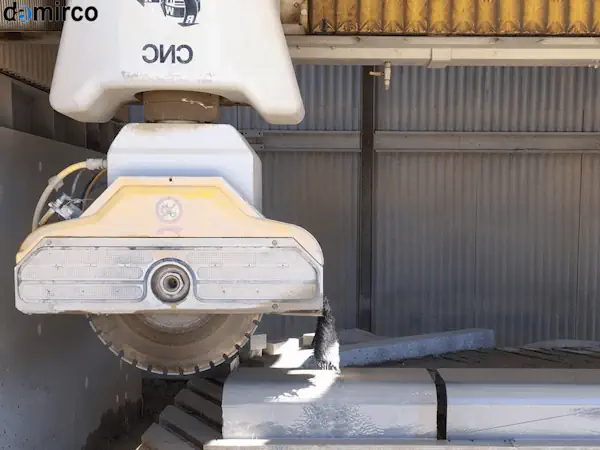

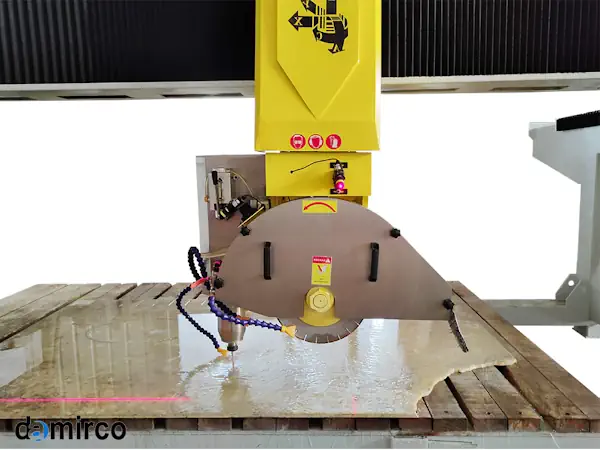

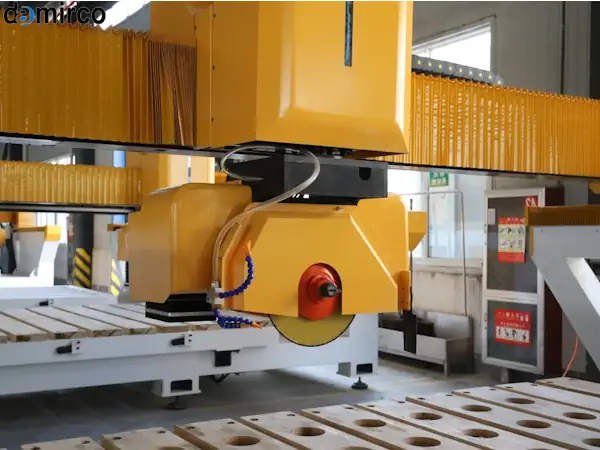

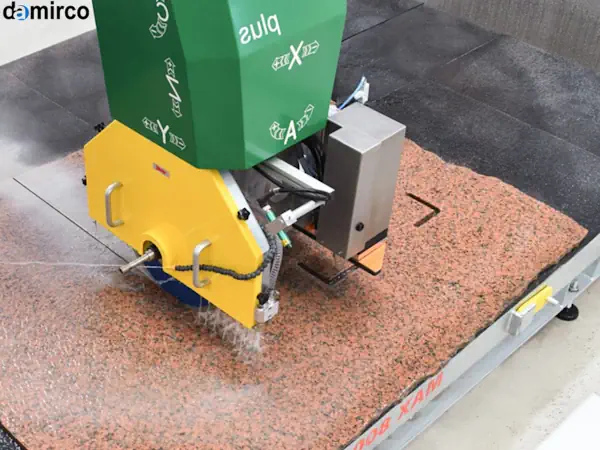

دستگاه CNC سنگبری

دستگاه های cnc سنگ می توانند بصورت کاملا اتوماتیک می تواند عملیات برش و حکاکی را انجام دهند.

برای برش سنگ در اشکال مختلف از دستگاه cnc  برش سنگ استفاده می شود.



دستگاه برش واترجت

دستگاه واترجت سنگ یا  cnc برش واتر جت دستگاهی است که با استفاده از یک نازل که آب را با سرعت بالا به بیرون می پاشد عملیات برش را انجام می دهد. یکی از مزیت های این دستگاه قدرت بالای آن در انجام برش های ظریف است.



دستگاه حکاکی سنگ

برای زیبایی بخشیدن به سنگ خام یا حک عکس و نوشته بصورت دو بعدی و سه بعد از از دستگاه های CNC حکاکی  سنگ استفاده می شود.

• دستگاه cnc  حکاکی سنگ مکانیکی
• دستگاه لیزر حکاکی سنگ

هر دو دستگاه برای حکاکی خروجی تقریبا یکسانی دارند و تفاوت آنها را ذکر می کنیم . CNC لیزری سنگ با اسفتاده از نور لیزر کار حکاکی را انجام می دهد و در حکاکی دوبعدی کیفیت بالاتری دارد. دستگاه cnc حکاکی سنگ با استفاده از یک هد مکانیکی حکاکی سنگ را انجام می دهد کیفیت حکاکی سه بعدی در این دستگاه ها بهتر است .

از دستگاه های حکاکی سنگ برای سنگ مزار هم استفاده می شود که می تواند از هر دو نوع لیزری و مکانیکی باشد.



دستگاه پروفیل زن سنگ یا ابزار زن سنگ

دستگاه پروفیل زن سنگ برای لبه زنی پله یا تبدیل سنگ به اشکال مختلف مورد استفاده قرار می گیرد و یک موتوره و دو موتره دارد همچنین دستگاه می توان نیمه اتوماتیک یا تمام اتوماتیک باشد.



تاریخچه استفاده از سنگ

از 5 میلیون سال قبل بر روی زمین از سنگ استفاده می شده است و سابقه استفاده از ابزار های سنگی مثل تبر ، بیل و چکش سنگی در 8 هزار سال قبل وجود داشته است.

بعدها با گسترش ابزارهای فلزی انسان استاد استخراج و بهره برداری از سنگ شد ، اره های آونگی که از ماسه ، آب و جاذبه زمین برای برش استفاده می کرده جزو اولین ابزارهای سنگ بوده است.

تکنولوژی فرآوری سنگ ساده بود و وابسته به نیروی فیزیکی شدید بود ، زمان زیادی نیاز داشت و کیفیت پائین بود. قبل از قرن 19 میلادی تمام فرایند استخراج سنگ بصورت دستی انجام می شد تا اینکه در اوائل قرن نوزده اولین ماشین های سنگ در اروپا ساخته شد و فراوری سنگ از وابستگی به کار یدی آزاد شد.

دستگاه های برش سنگ مکانیزه شدند و اره های الماسی ظاهر شدند که دارای مکانیزم تغذیه و حرکت اره بصورت هیدرولیک بود.

کمی بعد سیستم پاشش اتوماتیک ماسه و آب نیز اضافه شد و در ادامه و با پیشرفت تکنولوژی دستگاه اره دیسکی سنگ و CNC سنگ ساخته شد و کنترل دستگاه از تابلو برق به PLC پیشرفت پیدا کرد.

کشورهای زیادی در تولید ماشین آلات سنگ فعال هستند که بهترین آنها ایتالیا و ژاپن هستند و بسیاری از دستگاه ها نیز داخل ایران تولید می شوند.
