دستگاه تولید توری فلزی و پرسی | قیمت

اجزای دستگاه بافت توری سیمی

دستگاه باز کردن سیم از کلاف یا پی اف

دستگاه پرداخت سیم دستگاهی است که برای باز کردن سیم و تامین سیم به دستگاه بافندگی استفاده می‌شود. این دستگاه شامل یک نگهدارنده یا قرقره است که سیم را نگه می‌دارد، یک سیستم کششی که کشش مناسب سیم را در حین باز شدن تضمین و مکانیسم تغذیه را کنترل می‌کند. سیم از قرقره کشیده می‌شود و برای فرآیند بافندگی وارد دستگاه بافندگی می‌شود.

دستگاه صاف کن و برش سیم

دستگاه صاف کننده و برش سیم وظیفه آماده سازی سیم برای بافت را بر عهده دارد. این دستگاه معمولاً شامل یک مکانیسم تغذیه است که سیم را به داخل دستگاه هدایت می‌کند، غلتک‌های صاف کننده که هرگونه پیچ خوردگی یا خمیدگی سیم را از بین می‌برد و یک مکانیسم برش که سیم را به طول مورد نظر برای بافندگی برش می‌دهد. صاف کننده همچنین اطمینان حاصل می‌کند که سیم به درستی تراز شده و به طول مشخص بریده شده است و امکان بافت صاف و دقیق را فراهم می‌کند.

تسمه نقاله سیمی

تسمه نقاله سیمی‌یک سکوی متحرک است که سیم را از طریق دستگاه بافندگی منتقل می‌کند. این تسمه از سیم‌ها یا پیوندهای فلزی به هم پیوسته تشکیل شده است که ساختار کمربند مانندی را تشکیل می‌دهد. تسمه نقاله به گونه ای طراحی شده است که بادوام بوده و قادر به تحمل تنش و حرکتی است که در فرآیند بافندگی وجود دارد. این برای تسهیل حرکت سیم از طریق دستگاه، اطمینان از عبور آن از اجزای بافندگی لازم است.

سیستم کشش سیم

سیستم کشش سیم بخش مهمی‌از دستگاه بافندگی توری سیمی‌است که تضمین می‌کند سیم در طول فرآیند بافندگی محکم و کشش مناسبی داشته باشد. معمولاً از غلتک‌های کششی، راهنماها و مکانیسم‌های قابل تنظیم تشکیل شده است. این اجزا با هم کار می‌کنند تا کشش مورد نظر روی سیم را حفظ کنند و اطمینان حاصل کنند که نه خیلی شل و نه خیلی سفت است. کشش مناسب سیم برای تولید توری فلزی بافته شده با کیفیت بالا با الگوهای دقیق و ثابت بسیار مهم است.

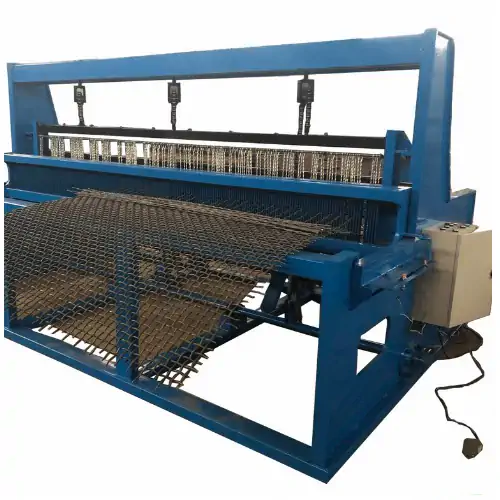

ماشین بافندگی توری فلزی

دستگاه بافندگی توری فلزی بخشاصلی فرآیند بافندگی است. این دستگاه شامل اجزای مختلفی از جمله هدل‌ها، سوله‌ها، مکانیسم‌های شاتل، مکانیسم‌های ضرب و شتم و سیستم‌های برداشت است. این دستگاه بر اساس اصول بافندگی کار می‌کند و از حرکت رفت و برگشت شاتل برای در هم آمیختن سیم‌های تار و پود و ایجاد الگوی مش مورد نظر استفاده می‌کند. این با دقت طراحی شده است تا از هم ترازی و درهم آمیختگی مناسب سیم‌ها اطمینان حاصل کند که منجر به یک توری محکم و یکنواخت می‌شود.

هدلس

هدل‌ها سیم‌ها یا رشته‌هایی عمودی هستند که حرکت بالا و پایین سیم‌ها را در حین بافندگی کنترل می‌کنند. آنها بر روی قاب‌ها یا شفت‌ها نصب می‌شوند و برای کنترل سیم‌های تار (سیم‌های طولی) بسیار مهم هستند. هدل‌ها دهانه ای به نام سوله ایجاد می‌کنند که شاتل از آن عبور می‌کند تا سیم‌های تار و پود را در هم ببندد. با بالا و پایین بردن هدل‌ها در یک الگوی از پیش تعیین شده می‌توان به الگوهای توری مختلف دست یافت.

مکانیسم شاتل

مکانیسم شاتل وظیفه نگه داشتن سیم پود (سیم متقاطع) و حمل آن را در طول سوله در حین بافت بر عهده دارد. این مکانیسم معمولاً از بدنه شاتل، بوبین‌هایی برای نگه داشتن سیم پود، راهنماهایی برای کنترل مسیر شاتل و مکانیزمی‌برای کنترل حرکت شاتل تشکیل شده است. شاتل سیم پود را به شیوه ای کنترل شده تحویل می‌دهد و آن را در سراسر دهانه ایجاد شده توسط حفره‌ها حرکت می‌دهد تا با سیم‌های تار در هم آمیخته شود. این آمیختگی الگوی مش بافته را ایجاد می‌کند.

مکانیسم ضربه و کوبش

مکانیسم ضربه بخشی ضروری از دستگاه بافندگی توری سیمی‌است که تضمین می‌کند سیم پود محکم به قسمت بافته شده قبلی فشار داده می‌شود. این مکانیسم معمولاً شامل غلتک‌های ضربه‌ای، راهنماهای افقی یا شانه می‌شود. این مکانیسم با حرکت غلطک‌ها یا راهنماها برای فشار دادن سیم پود روی سیم‌های بافته شده قبلی کار می‌کند. این عمل تراز و قفل شدن مناسب سیم‌های پود و تار را تضمین می‌کند و در نتیجه یک توری محکم بافته شده بدون شکاف یا سیم شل ایجاد می‌کند.

سیستم برداشت

سیستم برداشت وظیفه جمع آوری و غلتاندن توری سیمی‌بافته شده در هنگام تولید را بر عهده دارد. این سیستم ممکن است شامل غلتک‌ها، قرقره‌ها یا مکانیسم‌های دیگری برای پیچیدن توری تمام‌شده به یک رول پیوسته یا ورق‌های جداگانه باشد. سیستم جمع آوری سرعت و کشش مش را کنترل می‌کند و امکان تولید مداوم و کارآمد را فراهم می‌کند. این تضمین می‌کند که توری فلزی تکمیل شده به درستی جمع آوری شده و برای پردازش یا بسته بندی بیشتر آماده است.

 کنترل پنل

پانل کنترل بخشی جدایی ناپذیر از دستگاه بافندگی توری فلزی است که اجزای الکتریکی و مکانیسم‌های کنترل را در خود جای می‌دهد. این پنل شامل سوئیچ‌ها، دستگیره‌ها، نمایشگرها و سایر کنترل‌ها است که به اپراتورها اجازه می‌دهد تنظیمات مختلف را تنظیم و نظارت کنند. اپراتورها می‌توانند پارامترهایی مانند کشش سیم، سرعت بافت، انتخاب الگو و سایر متغیرها را از طریق کنترل پنل تنظیم کنند. این کنترل پنل یک رابط کاربر پسند برای عملکرد و تنظیم دقیق دستگاه فراهم می‌کند.

 وسایل ایمنی

 دستگاه‌های ایمنی اجزای مهمی‌هستند که برای اطمینان از ایمنی اپراتورها و جلوگیری از حوادث در ماشین بافندگی توری فلزی گنجانده شده اند. این دستگاه‌ها ممکن است شامل دکمه‌های توقف اضطراری، محافظ‌های ایمنی و حسگرها باشند. دکمه‌های توقف اضطراری امکان خاموش شدن فوری دستگاه را در صورت بروز هر گونه شرایط پیش بینی نشده فراهم می‌کند. حفاظ‌های ایمنی اپراتورها را از قطعات متحرک و خطرات احتمالی محافظت می‌کنند. سنسورها به تشخیص هر گونه شرایط غیرعادی کمک می‌کنند و اقدامات ایمنی مناسب را آغاز می‌کنند. این ویژگی‌های ایمنی باعث ایجاد محیط کار ایمن و کاهش خطر آسیب در حین کار دستگاه می‌شود.

انواع تور سیمی

توری فلزی جوش داده شده: معمولا در ساخت و ساز، کاربردهای صنعتی، حصار کشی و تقویت استفاده می‌شود.

توری فلزی بافته شده: در کاربردهای مختلف از جمله فیلتراسیون، غربالگری، جداسازی و اهداف تزئینی استفاده می‌شود.

توری فلزی شش ضلعی (سیم مرغی): اغلب در مزارع مرغداری، حصار باغ، ساخت و سازهای گابیون و کنترل فرسایش استفاده می‌شود.

 توری فلزی بافتنی: مناسب برای کاربردهایی مانند واشر، فیلترها، ریزش‌کننده‌ها و کاهش نویز.

مش فلزی منبسط شده: در گذرگاه‌ها، توری‌های ایمنی، نرده‌ها، طرح‌های معماری و کاربردهای صنعتی استفاده می‌شود.

مش فلزی سوراخ دار: مناسب برای کاربردهایی مانند صفحه نمایش، فیلتر، حفاظ، پانل‌های آکوستیک و سطوح تزئینی.

توری فلزی چین دار: به طور گسترده در معادن، استخراج معادن، غربالگری و کاربردهای معماری استفاده می‌شود.

توری فلزی ی معماری: مورد استفاده در نمای ساختمان، طراحی داخلی، جداکننده اتاق، ضد آفتاب و سقف کاذب.

توری فلزی گابیون: ساختارهای منعطف و متخلخل برای کنترل فرسایش، تثبیت بستر خاک و محوطه سازی را تشکیل می‌دهد.

 توری فلزی فولادی ضد زنگ: در صنایع فیلتراسیون، الک، فرآوری مواد غذایی و صنایع دارویی استفاده می‌شود.

 توری فلزی برنجی/مسی: معمولاً در کاربردهای تزئینی، هدایت الکتریکی، فیلتراسیون روغن و صفحه نمایش حشرات استفاده می‌شود.

 توری فلزی با روکش PVC: ایده آل برای کاربردهای خارج از منزل مانند نرده، محوطه حیوانات و حفاظت از باغ.

 توری فلزی گالوانیزه: به طور گسترده در ساخت و ساز، کشاورزی و کاربردهای صنعتی عمومی‌استفاده می‌شود.

 توری حشرات: در پنجره‌ها، درها، سیستم‌های تهویه و کشاورزی برای کنترل آفات استفاده می‌شود.

 توری فلزی فیلتر: معمولا در فرآوری شیمیایی، نفت و گاز، تصفیه آب و صنایع غذایی استفاده می‌شود.
