دستگاه صاف کن ورق میله و لوله - بادگیر

دستگاه صاف کن ورق لوله و میله - بادگیر

ماشین صاف کننده

    - پایه / بستر: پایه یا بستر دستگاه صاف کننده یک سکوی محکم و پایدار است که پشتیبانی و استحکام را برای قطعات و قطعه کار در طول فرآیند صاف کردن فراهم می‌کند. این دستگاه تضمین می‌کند که دستگاه به طور روان و دقیق کار می‌کند.

    - غلتک‌ها: غلتک‌ها در دستگاه صاف کننده اجزای استوانه ای هستند که در یک پیکربندی خاص چیده شده اند. این بخش به قطعه کار فلزی هنگام عبور از دستگاه فشار وارد می‌کنند و باعث تغییر شکل پلاستیک و صاف شدن مواد می‌شوند. تعداد، اندازه و تراز غلتک‌ها بسته به کاربرد و نیازهای خاص می‌تواند متفاوت باشد.

    - مکانیسم تنظیم: مکانیسم تنظیم در یک دستگاه صاف کننده امکان کنترل و تنظیم دقیق موقعیت، فشار و تراز غلطک‌ها را فراهم می‌کند. این مکانیسم معمولاً شامل کنترل‌ها، دستگیره‌ها یا اهرم‌هایی است که اپراتور می‌تواند از آنها برای تنظیم دقیق فرآیند صاف کردن استفاده کند. این مکانیسم تضمین می‌کند که دستگاه صاف کننده می‌تواند اندازه‌ها و مواد مختلف قطعه کار را در خود جای دهد و صافی مورد نظر به دست آید.

هدایت کننده‌های ورود و خروج

    - هدایت کننده ورود: هدایت کننده ورود در یک ماشین صاف کننده جزئی است مانند مکانیزم یا مجموعه ای از غلتک‌ها که قطعه کار فلزی را به ناحیه صاف کننده هدایت می‌کند. تراز و ورود قطعه کار به داخل دستگاه را تضمین می‌کند و از هرگونه اختلال یا ناهماهنگی در طول فرآیند صاف کردن جلوگیری می‌کند.

    - هدایت کننده خروج: مشابه هدایت کنندهی ورود، هدایت کنندهی خروج به خروج صاف قطعه کار فلزی صاف شده از دستگاه کمک می‌کند. این دستگاه تضمین می‌کند که قطعه کار صافی خود را در حین خروج از ناحیه صاف کردن حفظ می‌کند.

مکانیزم محرک

    - موتور: موتور در یک ماشین صاف کننده منبع قدرتی است که عملکرد دستگاه را به حرکت در می‌آورد. این موتور نیروی چرخشی مورد نیاز برای حرکت غلتک‌ها را فراهم می‌کند. موتور بسته به طراحی و مشخصات دستگاه می‌تواند برقی، هیدرولیک یا پنوماتیک باشد.

    - گیربکس: گیربکس جزء مکانیکی است که بین موتور و غلتک‌ها قرار می‌گیرد. این گیربکس نیروی چرخشی را از موتور به غلتک‌ها تبدیل و منتقل می‌کند و سرعت و گشتاور مورد نیاز برای فرآیند صاف کردن را فراهم می‌کند. گیربکس همچنین ابزاری را برای اپراتور فراهم می‌کند تا سرعت غلتک‌ها را تنظیم کند که برای مواد و نیازهای مختلف قطعه کار ضروری است.

مکانیسم کشش

    - رول‌های کششی: در برخی از ماشین‌های صاف کننده، علاوه بر غلتک‌های صاف کننده، از رول‌های کششی نیز استفاده می‌شود. رول‌های کششی در طول فرآیند صاف کردن، به قطعه کار فلزی کشش وارد می‌کنند. آنها با کشش مواد به کاهش تنش‌های باقی مانده و بهبود نتیجه صاف کردن کمک می‌کنند.

    - کنترل‌های تنظیم: مکانیسم کشش در یک ماشین صاف کننده معمولاً شامل کنترل‌های تنظیمی‌است که به اپراتور اجازه می‌دهد تا کشش اعمال شده به قطعه کار فلزی را تنظیم کند. این کنترل‌ها می‌توانند به صورت دستگیره، اهرم یا کنترل دیجیتال باشند. آنها توانایی تنظیم دقیق و کنترل فرآیند صاف کردن را بر اساس نیازهای خاص قطعه کار به اپراتور می‌دهند.

مکانیسم پشتیبانی

    - رول‌ها/ یاتاقان‌های پشتیبانی: رول‌های ساپورت یا بلبرینگ‌ها اجزای استوانه ای هستند که به صورت استراتژیک در کنار غلتک‌های صاف کننده قرار گرفته اند. این مکانیسم پشتیبانی و هدایت کنندهیی اضافی را برای قطعه کار فلزی هنگام عبور از دستگاه صاف کننده فراهم می‌کنند. این عناصر پشتیبانی، انحراف را به حداقل می‌رساند و یک نتیجه صاف کردن ثابت را تضمین می‌کند. تعداد و موقعیت رول/برینگ‌های پشتیبانی به طراحی دستگاه و ابعاد قطعه کار بستگی دارد.

    - پشتیبان گیری: پشتیبان‌ها تکیه گاه‌هایی هستند که در طرف مقابل غلتک‌ها یا بلبرینگ‌های صاف کننده قرار می‌گیرند. این تکیه گاه ثبات بیشتری را ایجاد می‌کنند و از خم شدن یا پیچش قطعه کار فلزی در طول فرآیند صاف کردن جلوگیری می‌کنند. پشتیبان گیری به ویژه هنگام صاف کردن مواد نازک یا انعطاف پذیر مفید است.

سیستم کنترل

 رابط انسان و ماشین: رابطی است که از طریق آن اپراتورها می‌توانند با ماشین صاف کننده تعامل داشته باشند. این رابط گرافیکی معمولاً شامل یک صفحه نمایش، دکمه‌ها و کنترل‌هایی است که به اپراتورها اجازه می‌دهد پارامترها را وارد کنند، عملکرد دستگاه را نظارت کنند و تنظیمات را تنظیم کنند. یک پلت فرم کاربر پسند برای کنترل و نظارت بر فرآیند صاف کردن فراهم می‌کند.

    - سنسورها: سنسورها وسایلی هستند که در دستگاه تعبیه شده اند که پارامترهای مختلف را در طول فرآیند صاف کردن تشخیص و اندازه گیری می‌کنند. این پارامترها می‌تواند شامل فشار غلتک، موقعیت غلتک، انحراف غلتک و ابعاد قطعه کار باشد. سنسورها بازخورد بلادرنگ را به سیستم کنترل ارائه می‌کنند و اپراتور را قادر می‌سازد تا تنظیمات را انجام دهد و فرآیند صاف کردن را بهینه کند.

    - کنترل پنل: کنترل پنل واحد متمرکزی است که اپراتورها می‌توانند انواع مختلف پارامترها و عملکردهای دستگاه صاف کننده را تنظیم کنند. این پنل معمولاً شامل کنترل‌ها، نمایشگرها و نشانگرهایی برای تنظیم فشار غلتک، سرعت، تحمل صافی و سایر پارامترهای مربوطه است. پانل کنترل به اپراتورها اجازه می‌دهد تا فرآیند صاف کردن را مطابق با نیازهای خاص قطعه کار تنظیم کنند.

تجهیزات حمل و نقل مواد

    - سیستم‌های نوار نقاله: سیستم‌های نوار نقاله مکانیزم‌هایی هستند که برای تغذیه قطعه کار فلزی به داخل دستگاه صاف کننده و بازیابی آن پس از فرآیند صاف کردن استفاده می‌شوند. این سیستم‌ها جریان صاف و مداوم قطعه کار را از طریق دستگاه تضمین می‌کنند. تسمه نقاله، نوار نقاله غلتکی یا سایر مکانیسم‌های طراحی شده سفارشی ممکن است بسته به نیاز و ابعاد قطعه کار مورد استفاده قرار گیرد.

سیستم خنک کننده

    - تامین خنک کننده: در برخی موارد، یک ماشین صاف کننده ممکن است یک سیستم خنک کننده برای خنک کردن قطعه کار فلزی در طول یا بعد از فرآیند صاف کردن داشته باشد. این سیستم معمولاً شامل یک منبع خنک کننده مانند آب یا روغن است که در دستگاه گردش می‌کند. خنک کننده به دفع گرمای اضافی تولید شده در هنگام صاف کردن کمک می‌کند و از گرم شدن بیش از حد مواد جلوگیری می‌کند و خواص مورد نظر خود را حفظ می‌کند.

کاربردهای دستگاه صاف کردن فلزات شامل ورق و میله و لوله

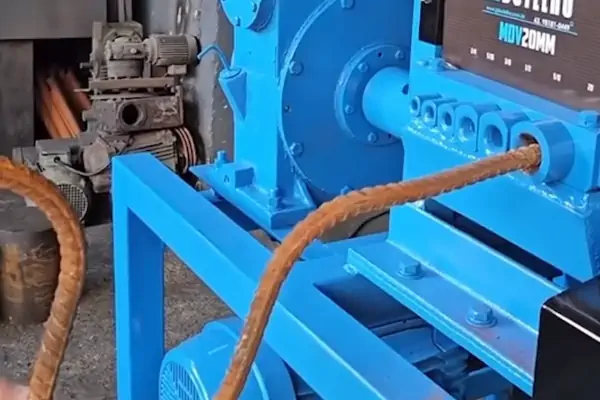

صاف کردن میله

    - میله‌ها، میله‌ها یا شفت‌های فلزی از میان دستگاه صاف‌کننده عبور داده می‌شوند تا هر گونه خمیدگی یا پیچ خوردگی از بین برود و در نتیجه محصول نهایی صاف و هم‌تراز شود.

صاف کردن لوله

    - لوله‌ها یا لوله‌های فلزی از طریق دستگاه صاف کننده پردازش می‌شوند تا هرگونه انحراف یا انحنا را اصلاح کنند و از شکل مستقیم و یکنواخت اطمینان حاصل کنند.

صاف کردن سیم

    - سیم‌های فلزی با قطرهای مختلف به دستگاه صاف کننده وارد می‌شوند تا هرگونه خمیدگی، پیچ خوردگی یا پیچ خوردگی را از بین ببرند و سیم صاف و صاف را برای پردازش یا استفاده بیشتر تولید می‌کنند.

 صاف کردن ورق

    - ورقه‌ها یا صفحات فلزی با عیوب سطحی، موج دار یا ناهمواری از طریق دستگاه صاف کننده وارد می‌شوند تا آنها را صاف و صاف کنند و در نتیجه یک ورق صاف و یکدست برای ساخت یا سایر اهداف ایجاد می‌شود.

صاف کردن پروفیل و نبشی

    - پروفیل‌ها یا مقاطع فلزی مانند نبشی‌ها، کانال‌ها یا تیرهای I از طریق دستگاه صاف کننده پردازش می‌شوند تا هرگونه انحراف، پیچش یا خم شدن را اصلاح کنند و از یک محصول نهایی مستقیم و هم تراز اطمینان حاصل کنند.

صاف کردن کویل

    - کویل‌های فلزی که تغییر شکل داده، پیچ خورده یا خم شده اند، از دستگاه صاف کننده عبور داده می‌شوند تا شکل و تراز اولیه خود را بازگردانند و برای پردازش یا استفاده بیشتر مناسب می‌شوند.

لایه برداری نوار

    - در برخی موارد دستگاه‌های صاف کننده فلزات مجهز به قابلیت‌های اضافی برای لایه برداری میله می‌باشند. این فرآیند شامل از بین بردن نواقص سطحی، مقیاس یا لایه‌های اکسیداسیون از میله‌های فلزی است که منجر به یک سطح صاف و تمیز می‌شود.
