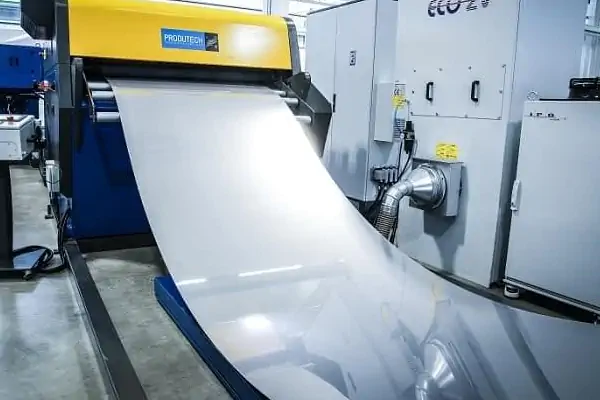

دستگاه تیک آپ و پی آف سیم، کابل، ورق - کویلر و آن کویلر

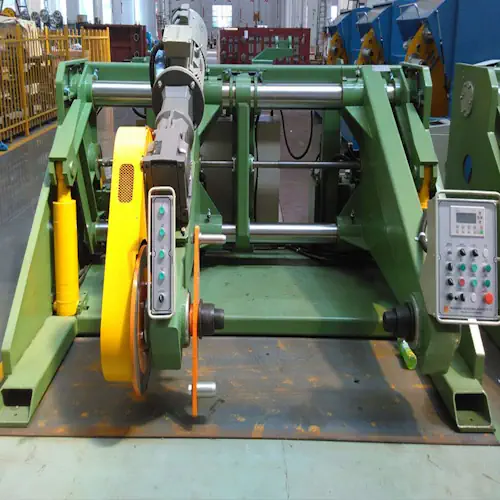

دستگاه تیک آف و اجزای آن

 قرقره

 قرقره یکی از اجزای حیاتی یک دستگاه تیک آف محسوب می‌شود که سیم یا کابل فلزی تولید شده را جمع می‌کند. قرقره جمع‌ کننده، سیم را به سمت خود می‌چرخاند و می‌پیچد و اطمینان حاصل می‌کند که برای پردازش یا ذخیره‌سازی بیشتر آماده است. اندازه و ظرفیت قرقره به نیازهای خاص سیم در حال تولید بستگی دارد.

 سیستم محرک تسمه یا زنجیر

 سیستم محرک تسمه یا زنجیر وظیفه انتقال نیرو از موتور برای به حرکت درآوردن چرخش قرقره تیک آف را بر عهده دارد. این سیستم از یک تسمه یا زنجیر تشکیل شده است که موتور را به محور قرقره متصل می‌کند. علاوه بر آن، سیستم درایو حرکت صاف و کارآمد قرقره جمع‌آوری را تضمین می‌کند و امکان سیم پیچی دقیق سیم فلزی را فراهم می‌کند.

  سیستم کنترل تنش

 سیستم کنترل تنش بخشی ضروری از دستگاه تیک آف است. این سیستم وظیفه حفظ کشش مناسب روی سیم فلزی در طول فرآیند سیم پیچی است. با کنترل کشش، سیستم اطمینان حاصل می‌کند که سیم به طور یکنواخت پیچیده می‌شود و از شل شدن یا کشش اضافی که ممکن است بر کیفیت محصول نهایی تأثیر بگذارد، جلوگیری می‌کند. این سیستم معمولاً شامل مکانیسم‌هایی مانند غلتک‌های کششی، فنرها یا دستگاه‌های پنوماتیک برای تنظیم و تنظیم کشش سیم است.

  راهنمای سیم

 راهنمای سیم قطعه ای است که سیم فلزی را به صورت کنترل شده روی قرقره جمع آوری هدایت می‌کند. این قطعه تضمین می‌کند که سیم به طور یکنواخت توزیع شده و به درستی روی قرقره قرار گرفته است و خطر گره خوردن یا همپوشانی را به حداقل می‌رساند.

شایان ذکر است که راهنما ممکن است متشکل از غلتک‌ها، قرقره‌ها یا راهنماهای سرامیکی یا فلزی باشد که سیم را از دستگاه سیم کشی به قرقره جمع‌آوری هدایت می‌کند و یک مسیر ثابت را حفظ می‌کند.

 قرقره یا بوبین سیمی

 قرقره یا بوبین سیم ظرفی است که سیم فلزی در طی فرآیند برداشت روی آن پیچیده می‌شود. این بوبین معمولاً از فلز یا پلاستیک ساخته می‌شود و به گونه ای طراحی شده است که سیم را در طول سیم پیچی و جابجایی بعدی محکم نگه دارد.

اندازه و ابعاد قرقره یا بوبین بسته به نوع و مقدار سیم فلزی تولید شده ممکن است متفاوت باشد. قرقره یا بوبین اغلب دارای فلنج یا بریدگی برای جلوگیری از باز شدن ناخواسته سیم است.

 کنترل پنل

 کنترل پنل رابطی است که از طریق آن اپراتور می‌تواند جنبه‌های مختلف دستگاه تیک آف را نظارت و کنترل کند. به کمک این پنل می‌توان فاکتورهایی از جمله  سرعت قرقره جمع‌ کننده، مدیریت سطوح کشش را تغییر داد و بر متغیرهای فرآیند مانند قطر سیم و پارامترهای سیم‌پیچ نظارت کرد. پنل کنترل، به صورت لحظه ای وضعیت دستگاه را در اختیار اپراتور قرار می‌دهد و امکان تنظیمات را برای اطمینان از عملکرد بهینه و کیفیت سیم ثابت فراهم می‌سازد.

 سیستم اندازه گیری قطر سیم

این سیستم برای اندازه گیری و نظارت بر قطر سیم فلزی به کار می‌رود که بر روی قرقره جمع آوری پیچیده می‌شود. همچنین اپراتور را قادر می‌سازد تا اطمینان حاصل کند که سیم دقیقا مشخصاتی داشته باشد که کاربر تعیین می‌کند.

سیستم اندازه‌گیری قطر ممکن است شامل سنسورها، گیج‌ها یا دستگاه‌های اندازه‌گیری مبتنی بر لیزر باشد که اندازه‌گیری‌های دقیق و قابل اعتمادی را در طول فرآیند سیم‌پیچ ارائه می‌دهند.

 سیستم اندازه‌گیری طول سیم

 سیستم اندازه‌گیری طول سیم به دستگاه اجازه می‌دهد تا طول سیم را همانطور که روی قرقره جمع‌آوری می‌پیچد، به دقت اندازه‌گیری کند. این اندازه گیری برای کنترل کیفیت، مدیریت موجودی و تعیین بازده تولید مهم است. این سیستم ممکن است شامل رمزگذارهای چرخشی، حسگرهای نوری یا سایر دستگاه‌های اندازه گیری برای ردیابی طول سیم در زمان واقعی باشد.

 حفاظ‌های ایمنی

حفاظ‌های ایمنی موانع یا پوشش‌های محافظی هستند که روی دستگاه تیک آف نصب می‌شوند تا از تماس تصادفی با قطعات متحرک جلوگیری کنند و ایمنی اپراتور را تضمین کنند. این حفاظ معمولاً از مواد بادوام ساخته می‌شوند و برای مطابقت با استانداردها و مقررات ایمنی طراحی شده اند. حفاظ‌های ایمنی برای جلوگیری از صدمات و اطمینان از محیط کار ایمن در حین کار دستگاه بسیار مهم هستند.

 موتور

 موتور بخش کلیدی دستگاه جمع‌آوری فلز است که نیروی مورد نیاز برای حرکت چرخش قرقره جمع‌آوری را فراهم می‌کند. این موتور معمولاً به صورت الکتریکی یا هیدرولیک است که توسط اپراتور از طریق صفحه کنترل کنترل می‌شود. سرعت و گشتاور موتور را می‌توان تنظیم کرد تا نیازهای مختلف تولید را برآورده کند و امکان سیم پیچی دقیق و کارآمد سیم را فراهم کند.

 سیستم ترمز

 سیستم ترمز برای کنترل حرکت قرقره برداشتن و اطمینان از سیم پیچی دقیق سیم فلزی روی قرقره یا بوبین استفاده می‌شود. این امکان کنترل کاهش سرعت و توقف قرقره جمع‌آوری را فراهم می‌آورد و از شلی سیم یا پیچیدن بیش از حد آن جلوگیری می‌کند. سیستم ترمز ممکن است شامل ترمزهای مکانیکی یا الکترومغناطیسی باشد که می‌توانند بر اساس کشش و الزامات توقف مورد نظر درگیر یا آزاد شوند.

 سیستم روانکاری

 سیستم روانکاری روغن کاری مناسب قطعات متحرک داخل دستگاه تیک آف را تضمین می‌کند تا اصطکاک و سایش را به حداقل برساند. این سیستم به طور معمول شامل روان کننده؛ نقاط یونی و مکانیزم انتقال روغن یا گریس برای توزیع روان کننده در مناطق بحرانی می‌شود. روغن کاری مناسب به حفظ عملکرد دستگاه، کاهش مصرف انرژی و افزایش طول عمر آن کمک می‌کند.

کاربرد دستگاه تیک آف

صنعت فلز

 پیچیدن سیم، میله‌ها یا نوارهای فلزی روی قرقره‌هاپ

ساخت مفتول‌های فولادی، مفتول‌های مسی، مفتول‌های آلومینیومی

صنعت سیم و کابل

 پیچیدن سیم‌های برق، کابل‌های برق، کابل‌های ارتباطی و کابل‌های فیبر نوری
